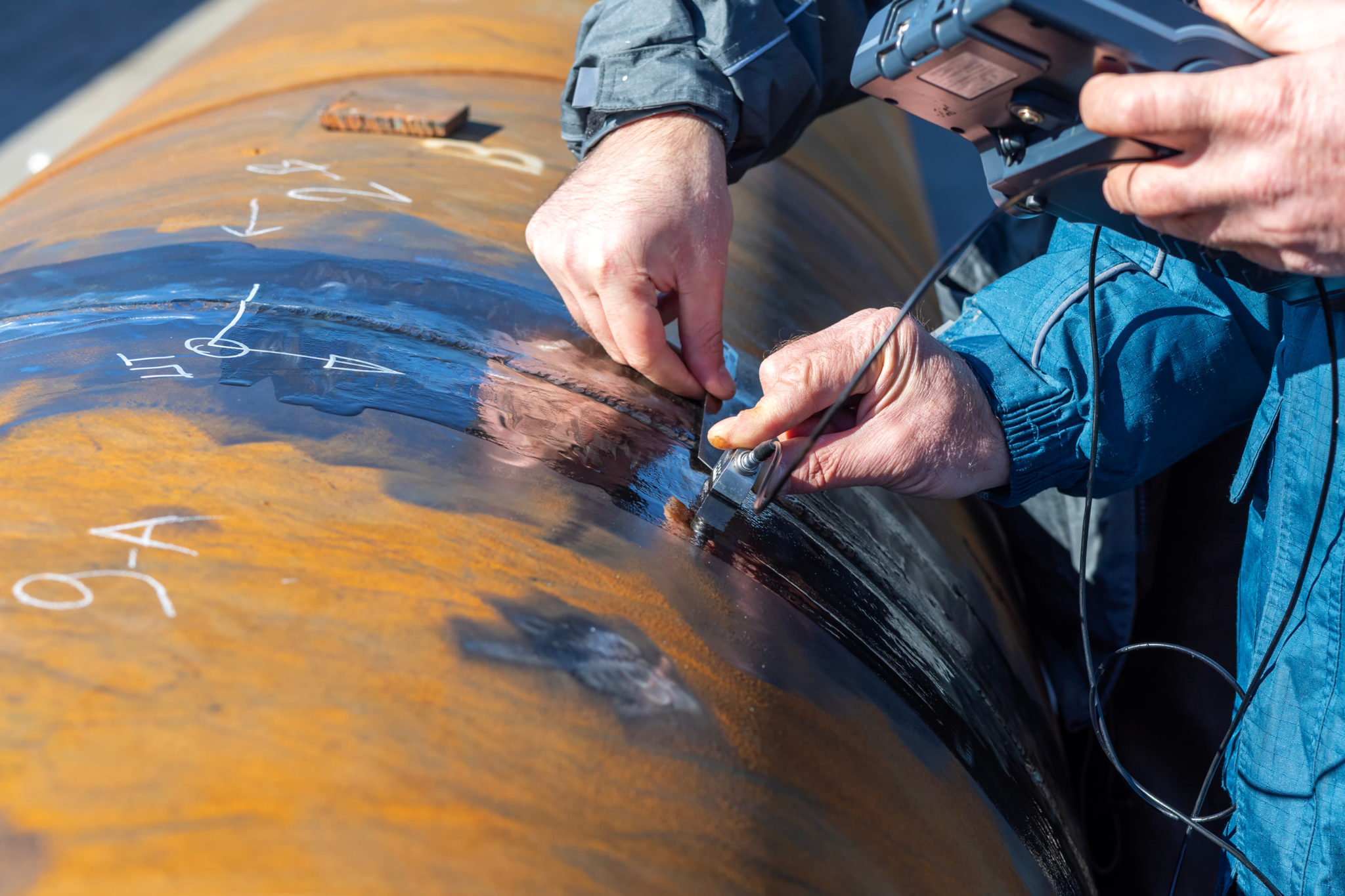

Détection de l’attaque à l’hydrogène à haute température (HTHA) dans les équipements sous pression soudés

Contexte industriel

L’HTHA affecte les équipements en acier carbone et en acier faiblement allié opérant à haute température (>200°C) et sous pression partielle d’hydrogène, tels que les récipients sous pression, les tuyauteries, les buses et les soudures. Ces composants sont couramment présents dans les raffineries et les unités pétrochimiques, en particulier dans les unités d’hydrocraquage et d’hydrodésulfuration.

Les zones à risque incluent les soudures et les zones affectées par la chaleur, où les contraintes résiduelles et la vulnérabilité microstructurale favorisent la formation de microfissures induites par le méthane. Les courbes de Nelson de l’API 941 aident les opérateurs à identifier les conditions favorables à l’HTHA et à planifier des stratégies d’atténuation, telles que des inspections régulières et l’amélioration des matériaux.

L’HTHA est difficile à détecter, progresse en profondeur et peut provoquer la rupture soudaine de composants critiques. Les risques économiques et sécuritaires sont importants :

  • Défaillances catastrophiques (explosions, fuites toxiques)
  • Arrêts prolongés
  • Responsabilités réglementaires

Les techniques UT traditionnelles (rapport de vitesse, backscatter) présentent des limitations majeures :

  • Faible sensibilité aux dommages en phase initiale
  • Taux élevé de faux positifs
  • Incapacité à quantifier la profondeur
  • Interprétation dépendante de l’opérateur
  • Difficultés avec l’acier sale ou inclusions

L’industrie manque d’outils standardisés à haute résolution capables de détecter et de caractériser de manière fiable l’HTHA à tous les stades.

EKOSCAN INTEGRITY propose une suite d’inspection robuste conforme à la dernière mise à jour de l’API RP 941 (2020), intégrant :

TOFD (Time-of-Flight Diffraction)

  • Sensible aux microfissures HTHA précoces
  • Idéal pour les soudures et composants fins
  • Détecte les signaux diffractés provenant de défauts internes

PAUT (Phased Array Ultrasonic Testing)

  • Imagerie multidirectionnelle en un seul passage
  • Compatible avec sondes 64–128 éléments
  • Détection précise et haute répétabilité
  • Validée par MTI sur des maquettes réalistes

TFM (Total Focusing Method)

  • Utilise l’acquisition FMC/PWI pour une couverture en profondeur complète
  • Résolution et caractérisation des défauts améliorées
  • Standardisée dans ASME V et ISO 23864/23865

PCI (Phase Coherence Imaging)

  • Idéal pour la détection diffuse et omnidirectionnelle des microfissures
  • Complète le TFM avec une meilleure élimination du bruit
  • Non encore codifié, mais très efficace pour l’HTHA précoce

Équipements et outils EKOSCAN

  • Maquettes : CALHTHA-25/50, PATYPE19675A
  • Sondes : PAUT optimisées (64/128 éléments) validées par MTI
  • Scanners : VENOM, HANDSCAN (1 ligne), WELDSCAN (circonférentiel), ACCUTRAK (automatisé, modulaire et orientable)
  • Formation : Dispensée par les experts Ekoscan sur détecteurs de défauts avancés commercialement disponibles
  • Capacité d’alerte précoce avant les défaillances catastrophiques
  • Réduction des faux positifs et décisions go/no-go plus fiables
  • Productivité améliorée grâce à un balayage rapide et complet
  • Seuil de formation réduit grâce à l’imagerie haute résolution
  • Traçabilité des données pour le suivi du cycle de vie
  • Retour sur investissement :
    • Réduction de 70 % des pertes liées aux arrêts
    • Amélioration jusqu’à 80 % de la fiabilité de détection
    • Temps d’inspection et heures technicien minimisés

Sources

  1. Lozev, M.G., Neau, G.A., Reverdy, F., Lonné, S., Cence, H., et al. Assessment of High-Temperature Hydrogen Attack Using Advanced Ultrasonic Array Techniques. Materials Evaluation, Vol. 78, No. 11, Nov 2020, pp. 1223–1238. DOI: 10.32548/2020.me-04183
  2. Krynicki, J.W. (ExxonMobil). Probabilistic Risk-Based Approach for Performing an Onstream HTHA Inspection. NACE/AMPP Conference Paper, 2006.
  3. Reverdy, F., Wassink, C., Fromentin, O. HTHA Inspection Using Ultrasonic Techniques. Ultrasonic Testing Conference 2021, NDT.net
  4. Bleuze, A., Cence, M., Schwartz, D., Chelminiak, G. On-Stream Inspection for HTHA. ECNDT 2006, NDT.net
  5. Dupont-Marillia, F., Krynicki, J., Belanger, P. Early Detection of HTHA Using FMC and Post-Processing. ResearchGate
  6. Trimborn, N. (Mistras). Detecting and Quantifying HTHA. WCNDT 2016, NDT.net
  7. Nugent, M., Benac, D., Berg, S. (BakerRisk). API RP 586 Inspections for HTHA and API 941 Remaining Life Prediction. BakerRisk White Paper
  8. Inspectioneering Journal. Into the Grain – Advancements in HTHA Detection Methods. Inspectioneering.com
  9. American Petroleum Institute (API). API RP 941 and API RP 586.
