EKFX

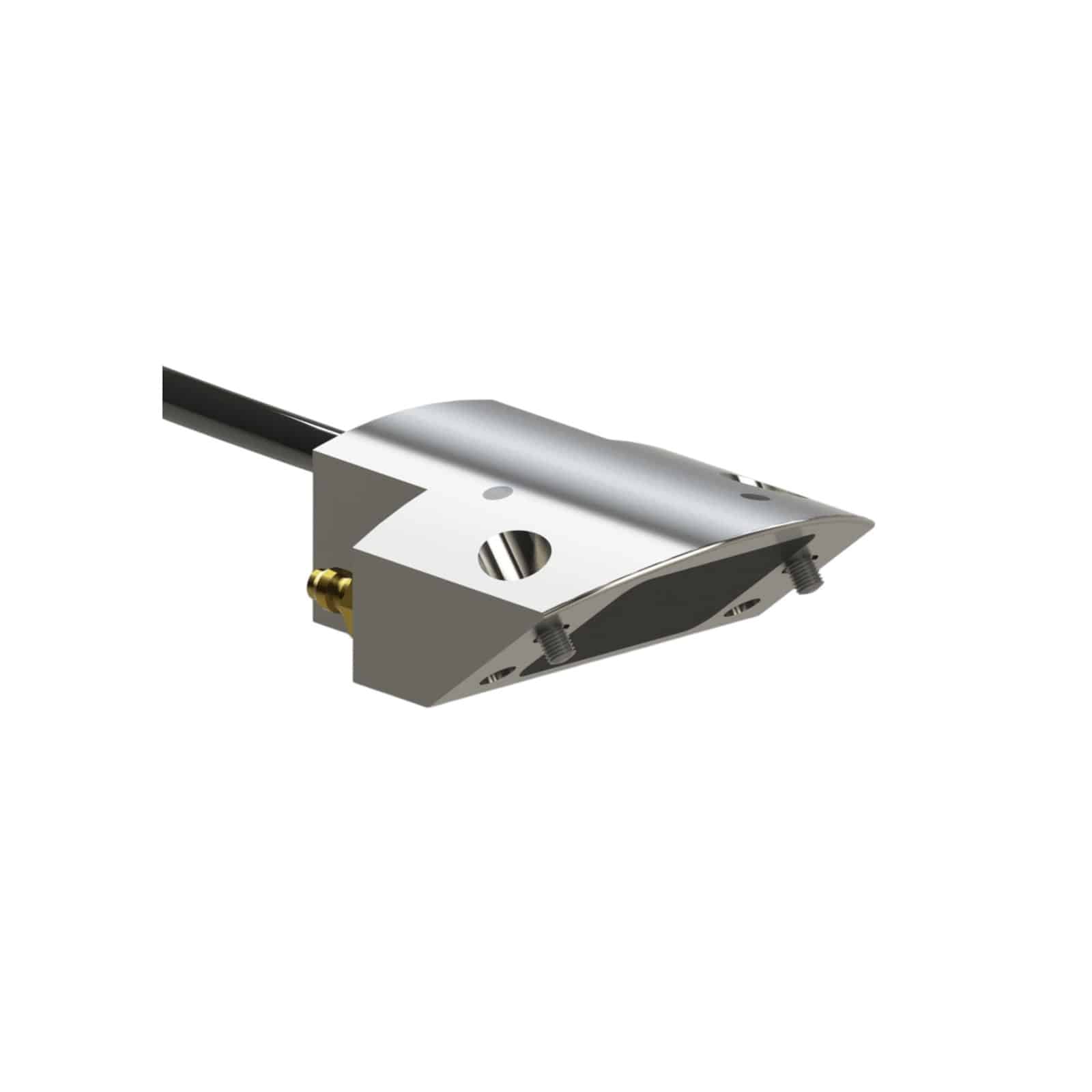

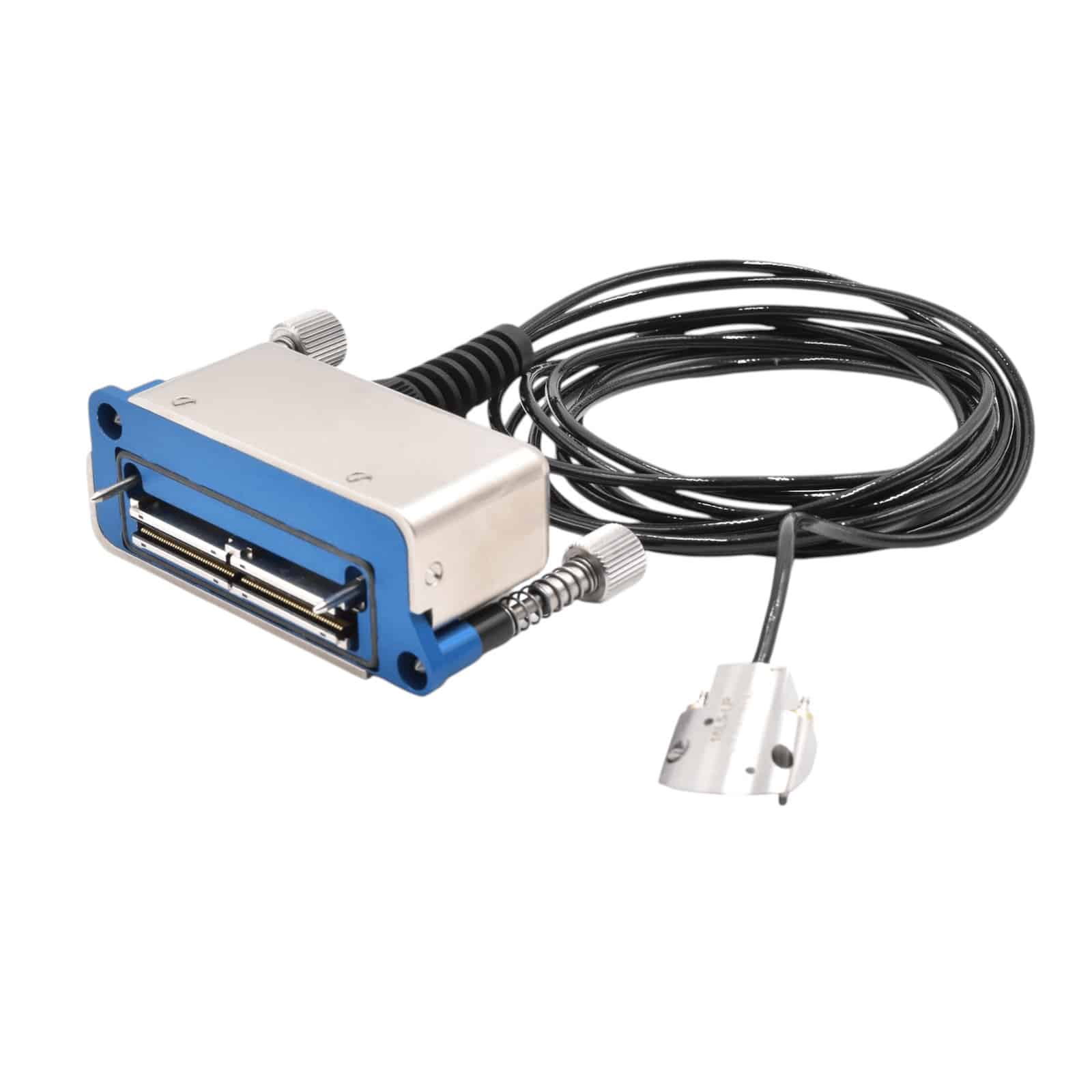

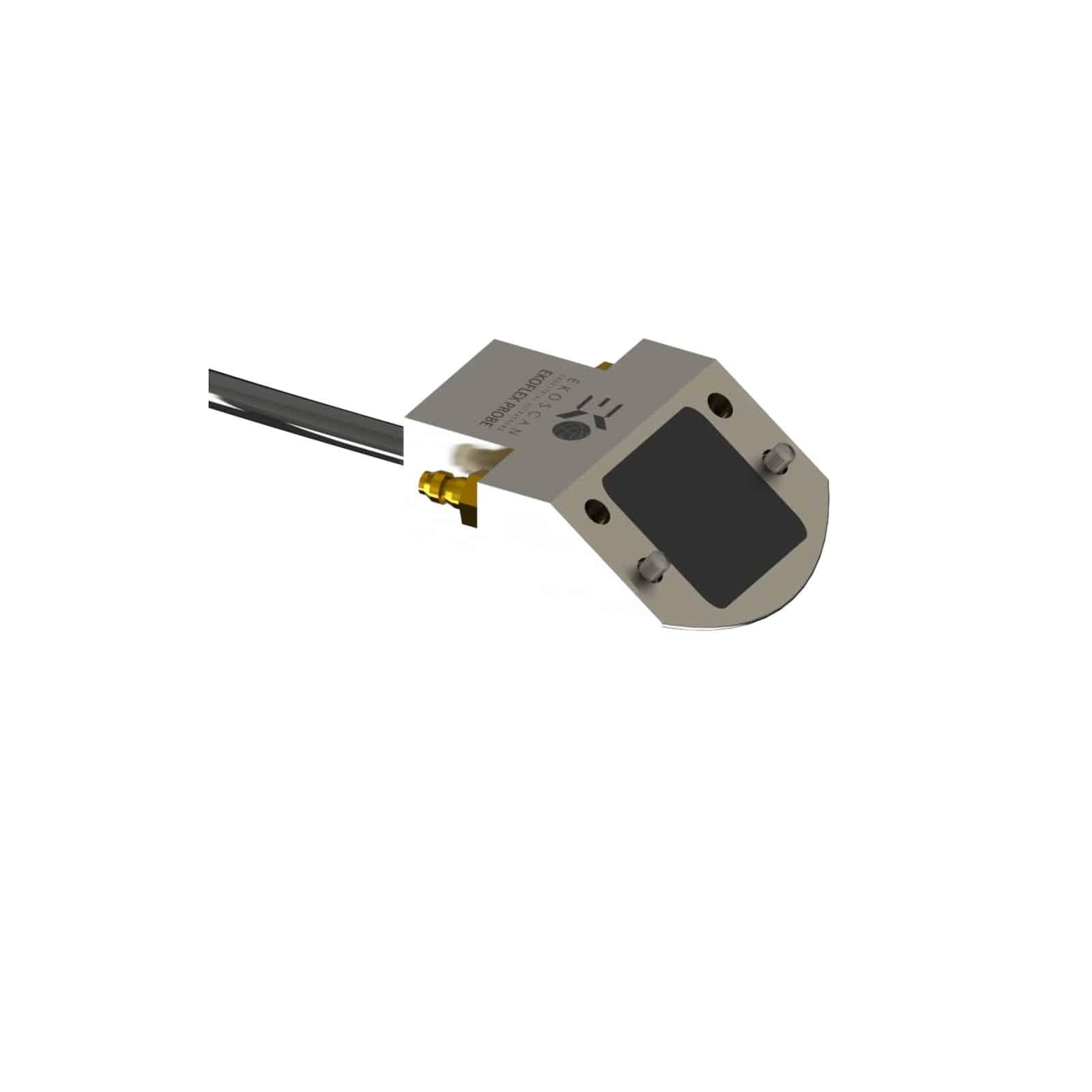

Sonde à réseau phasé pour inspection de tubes petit diamètre

Profil bas.

La sonde à réseau phasé EKFX est couramment utilisée pour l’inspection des tubes de petit diamètre. L’un de ses principaux avantages est son design à profil bas, qui la rend particulièrement adaptée aux environnements exigus, tels que les espaces étroits entre les tubes de chaudières ou les faisceaux d’échangeurs thermiques. Elle est conçue avec une focalisation concave en élévation qui améliore la résolution dans le plan passif.

  • Caractéristiques
  • Inclus
  • Options
  • Applications
  • Élévation10 mm CCEV
  • Nombre d’éléments16 et 32 éléments
  • Espacement des éléments0,25 et 0,5 mm
  • Fréquence5, 7,5 et 10 MHz
  • Longueur du câble2,5 m
  • Certificat de conformité conforme à la norme ISO 18563-2
  • Mallette de transport
  • Connecteurs : IPEX, EAsy-latch, Zpac, Hypertronic
  • Longueur de câble personnalisée
  • Cales standard, AOD et COD avec IDC intégré
  • Tubes de petit diamètre
  • Tubes de chaudières

Description

Spécifications techniques

Référence Type Fréquence (MHz) Nombre d’éléments Pitch (mm) Élévation (mm)
EKFX-LA5/16

Linéaire avec mise en forme des éléments dans le sens passif rayon 35mm

 5 16 0.5 10
EKFX-LA7.5/16 Linéaire avec mise en forme des éléments dans le sens passif rayon 35mm 7.5 16 0.5 10
EKFX-LA7.5/32 Linéaire avec mise en forme des éléments dans le sens passif rayon 35mm 7.5 32 0.25 10
EKFX-LA10/32 Linéaire avec mise en forme des éléments dans le sens passif rayon 35mm 10 32 0.25 10
